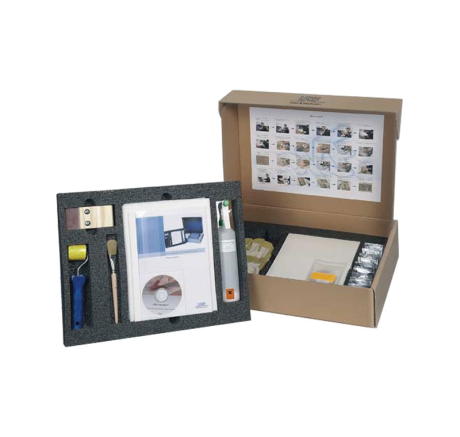

ProConduct

LPKF ProConduct, ıslak ve tehlikeli kimyasal madde olmaksızın, kimyasal banyosuna ihtiyaç duymadan uygun maliyetli delikiçi kaplama için kullanılan yenilikçi bir sistemdir.

Stok Durumu: Sorunuz

LPKF ProConduct, ıslak ve tehlikeli kimyasal madde olmaksızın, kimyasal banyosuna ihtiyaç duymadan uygun maliyetli delikiçi kaplama için kullanılan yenilikçi bir sistemdir. Kompak sistem son derece hızlı ve kolydır. Hızlı ve paralel işleme metodu sayesinde çift yüzlü ve hatta çok katmanlı kartlarda tamamen güvenli, güvenilir ve termal olarak stabil via kaplaması yapmaktadır.

LPKF ProConduct® sistemi, bir LPKF ProtoMat baskı devre kazıma makinası ile birlikte kullanıldığında, devre kartı prototipleri tek bir günde firma içinde kolayca üretilebilir.

Dahili PCB prototiplemesi, dış tedarikçilerle çalışma nedeni ile oluşabilecek, üretim gecikmelerini ve yüksek maliyetleri ortadan kaldırarak tasarımlarınızın daha hızlı ürüne dönüşüp markete sunulmasına olanak tanır. Aynı zamanda, değerli tasarım verilerinizi kontrolünüz altında tutarak güvenli hale getirir.

LPKF ProConduct® özel – tasarım kaplama teknolojisi sayesinde en-boy oranı (aspect ratio) Güvenilir, esnek ve hızlı prototip üretimini kolaylaştırır.

ProConduct, kimyasal elektro kaplamanın uygulanabilir olduğu laboratuvarların ve şirketlerin yanı sıra küçük kurumlarda kullanım için de uygundur.



Teknik Özellikler LPKF ProConduct
Maksimum Temel Malzeme 229 mm x 305 mm (9" x 12")
Minimum delik çapı 0,4 mm (15 mil), en-boy oranı 1: 4’e kadar *
Kaplanmış delik sayısı Limitsiz
Katman Sayısı 4
Lehimlenebilirlik Reflow lehimleme 250° C (482° F),
Manuel lehimleme 380° C (716° F)
Temel malzeme türleri FR4, RF- ve mikrodalga malzemeleri
(PTFE-temel malzemeler dahil)
İşlem süresi Yaklaşık 35 dk
Elektrik direnci
(Delik çapı 0.4 - 1.0 mm, 1.6 mm /
63 mil malzeme kalınlığı)
Ortalama 19,2 mOhm ile
Standart sapma 7.7 mOhm
