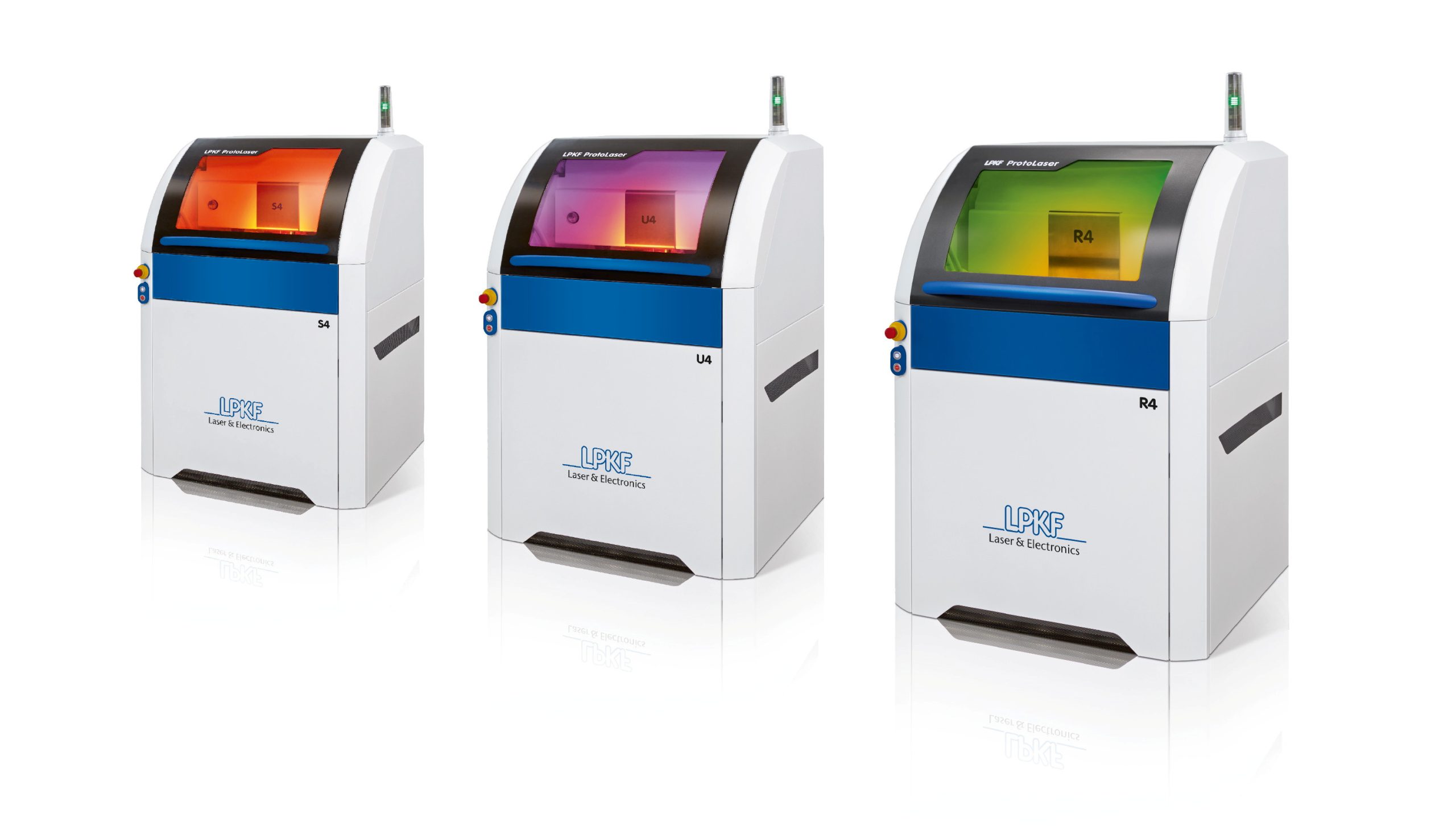

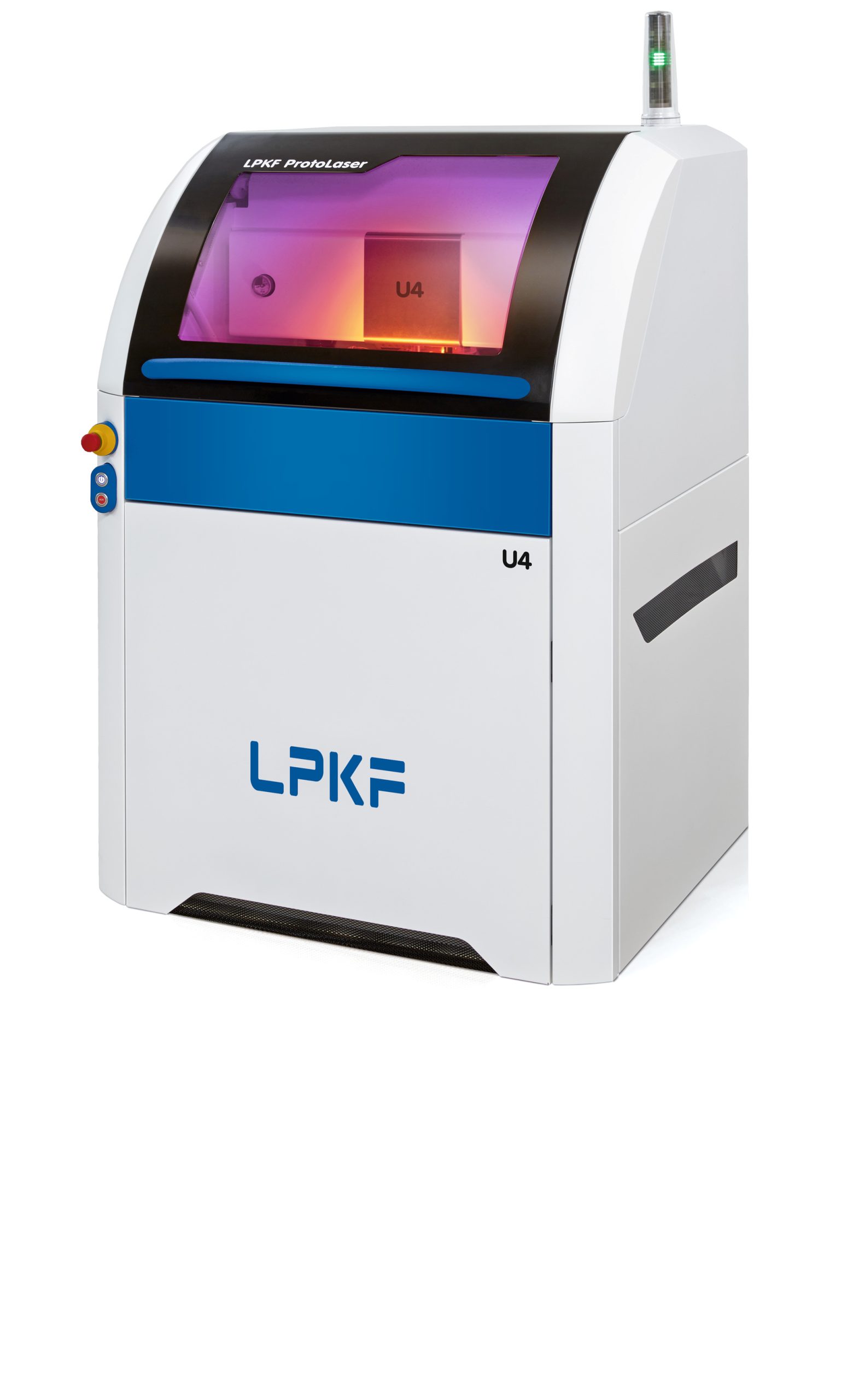

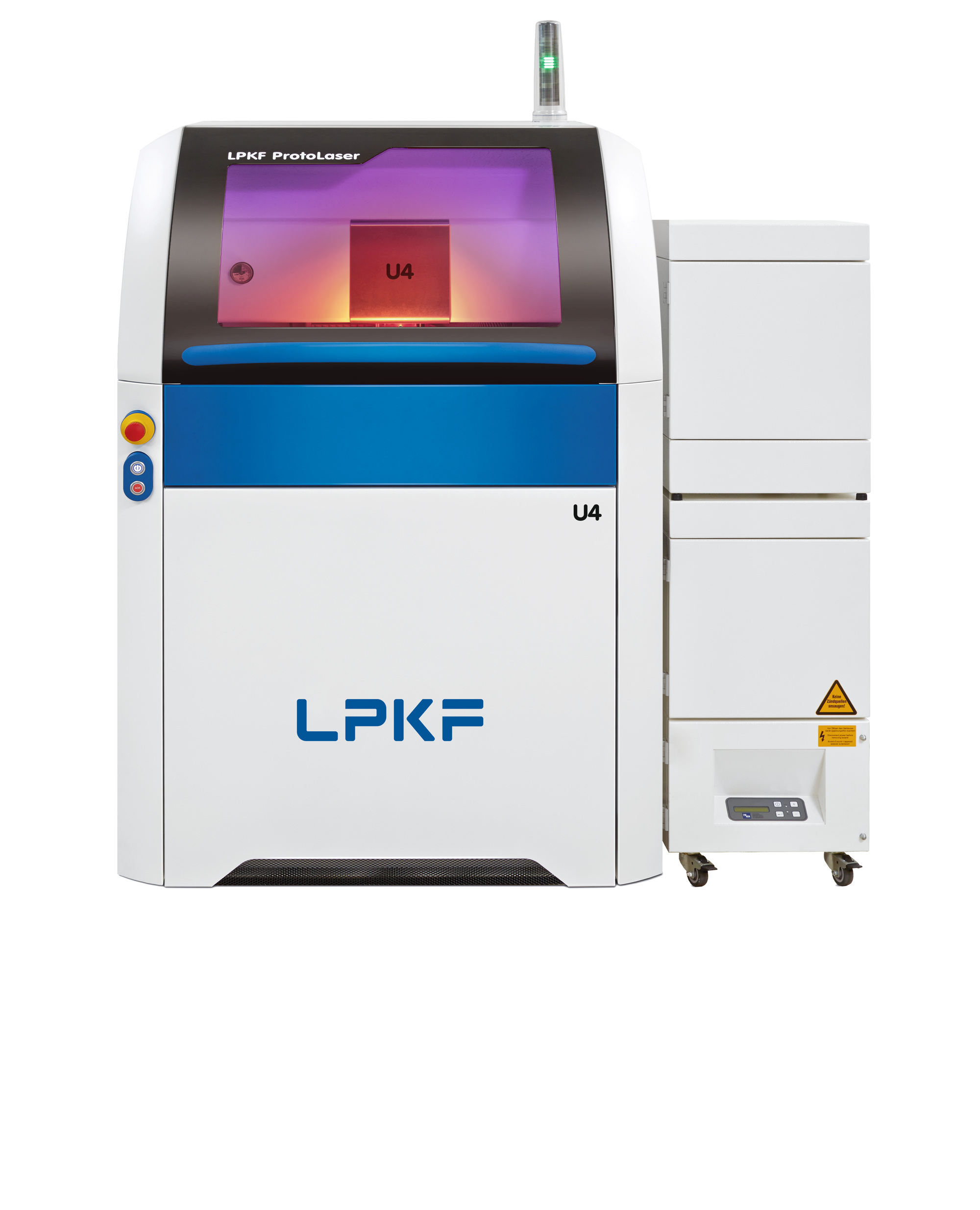

LPKF ProtoLaser U4
- Laboratuvarda Evrensel Kullanışlı Lazer Sistem
- Sezgisel işletim
- UV Lazer sayesinde çok geniş bir materyal aralığında kullanım
- Kamera Destek sistemi
- Materyale ulaşan lazer gücünü ölçme yeteneği

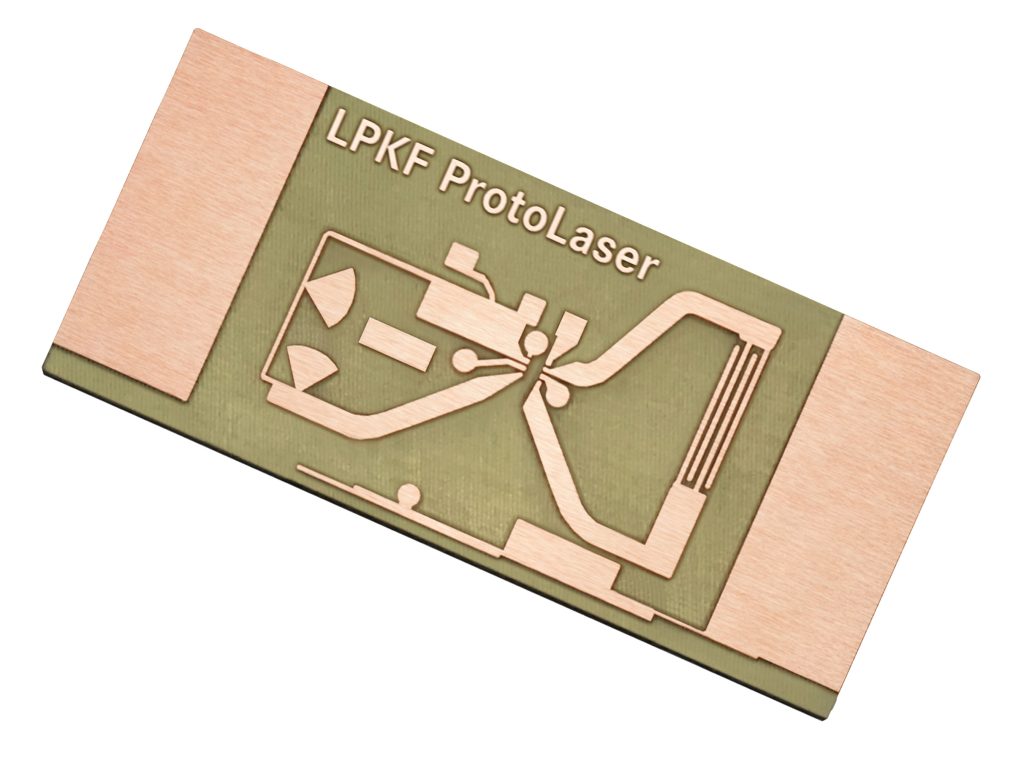

LPKF ProtoLaser U4, çok sayıda uygulama deneyimine dayanmaktadır ve geniş bir işlem alanı sunar. Lazer sistemi, endüstriyel işleme kalitesine eşdeğer veya daha yüksek kalitede prototipler üretebilir. Küçük seri üretim ve yüksek varyanslı tek parça üretim için de uygundur.

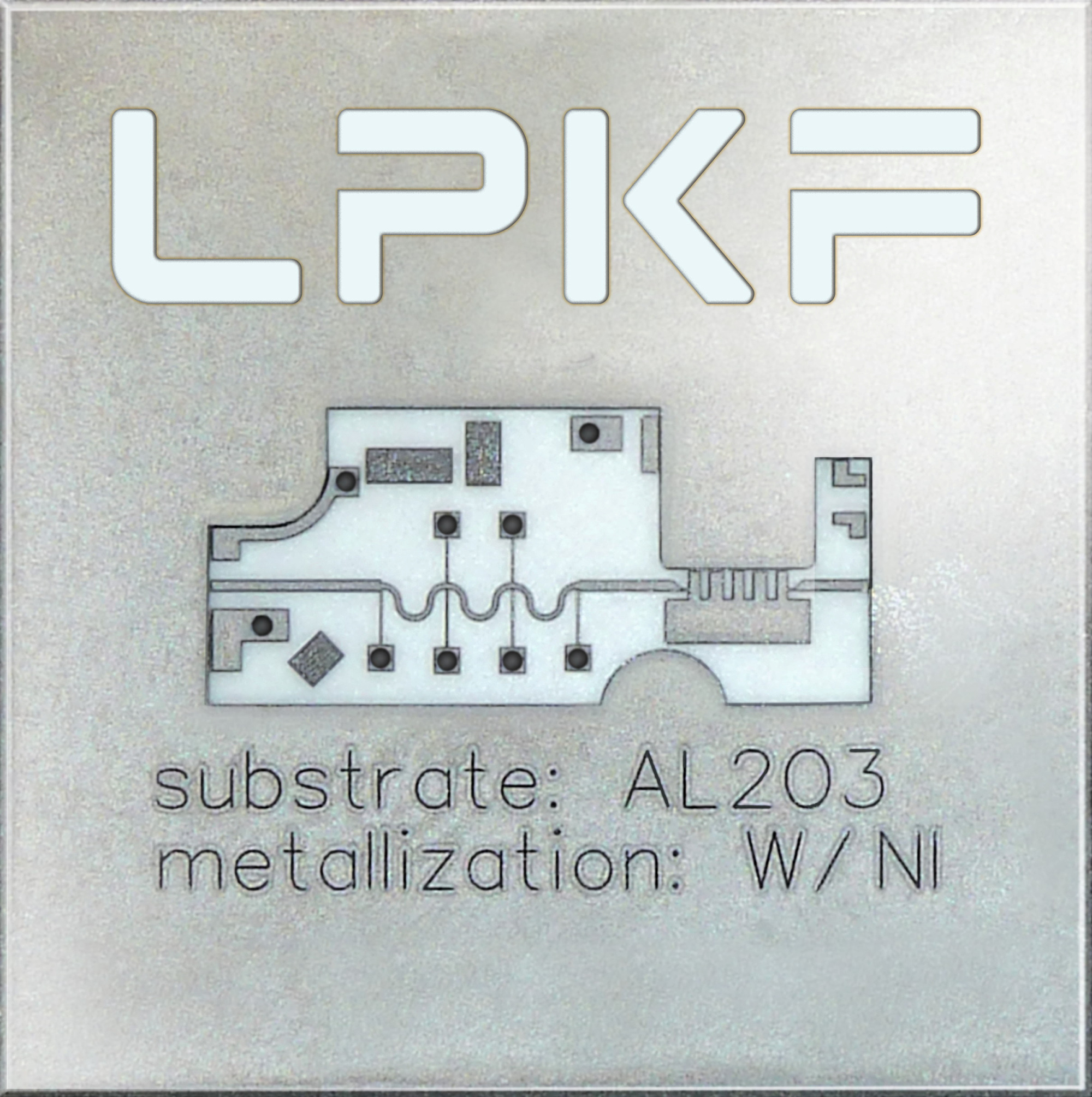

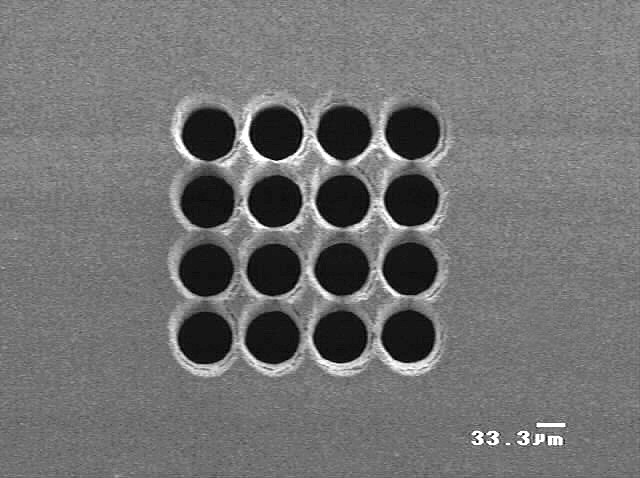

LPKF ProtoLaser U4, elektronik laboratuvarı kullanımı için özel olarak geliştirilmiş, UV spektrumunda 355 nm dalga boyuna sahip tarayıcı kılavuzlu bir lazer kullanır. Bu dalga boyu sayesinde birçok malzeme grubu lazerle yüksek hassasiyetle işlenebilir; ek alet, maske veya film kullanımına gerek yoktur.

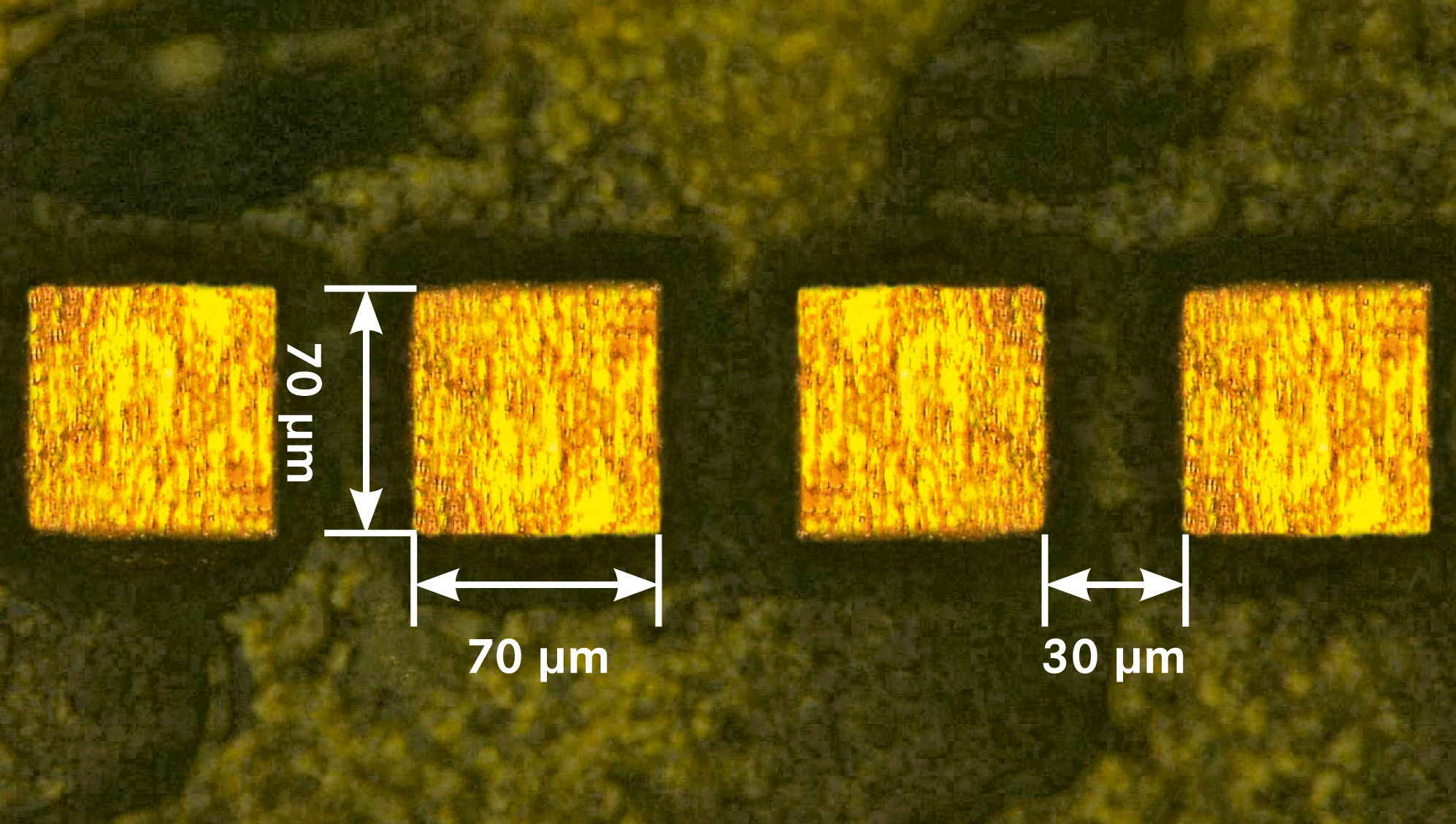

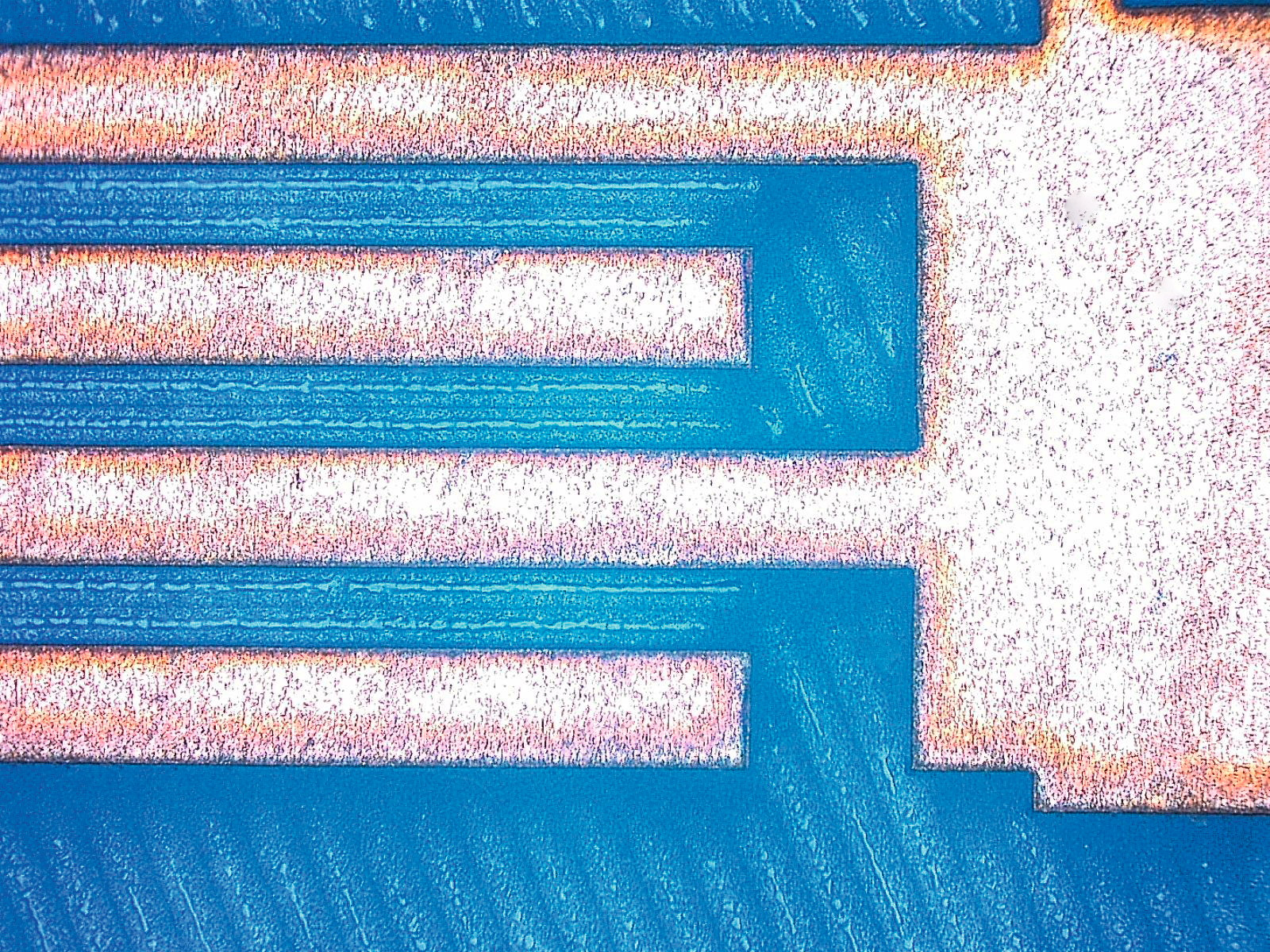

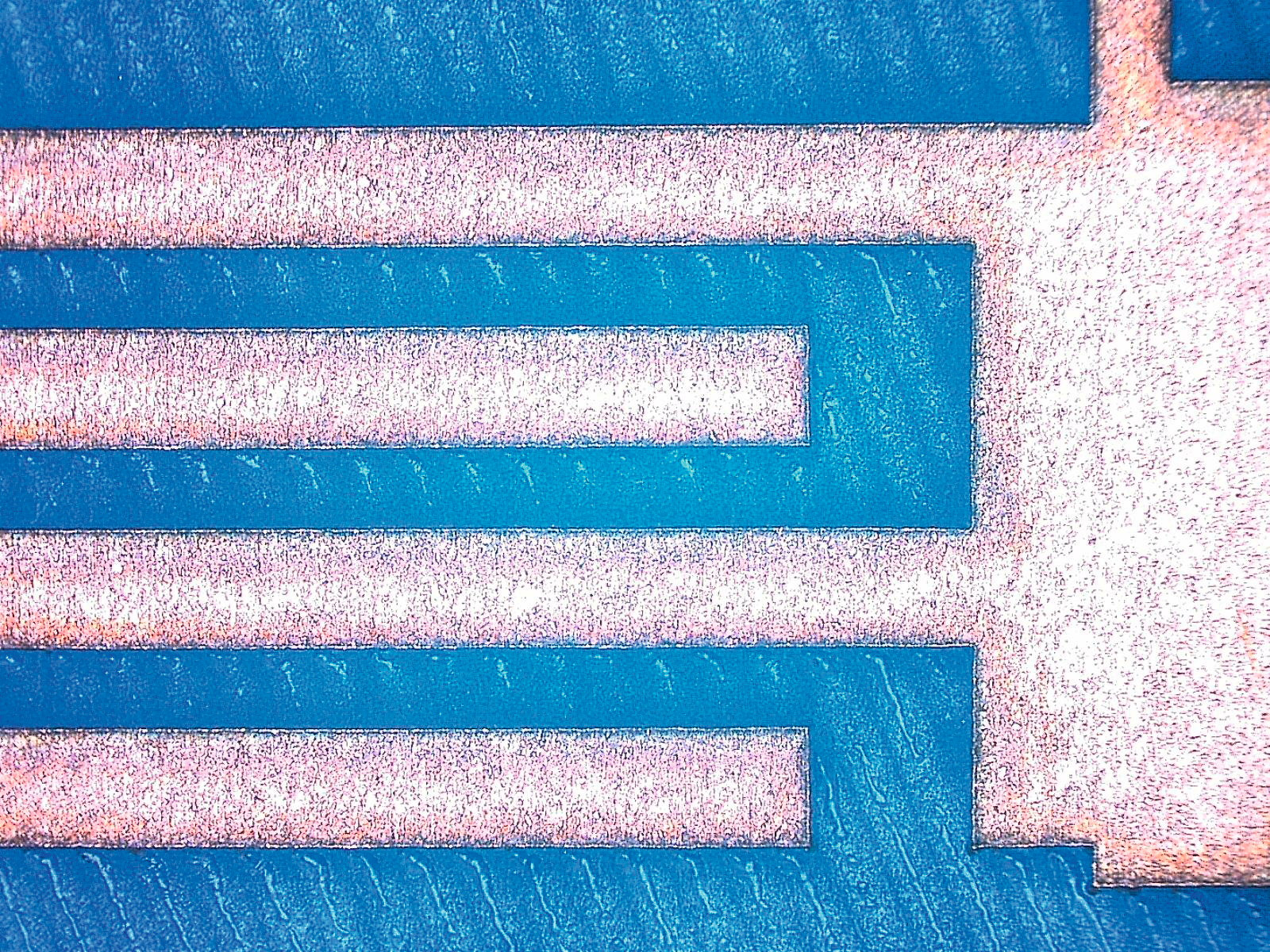

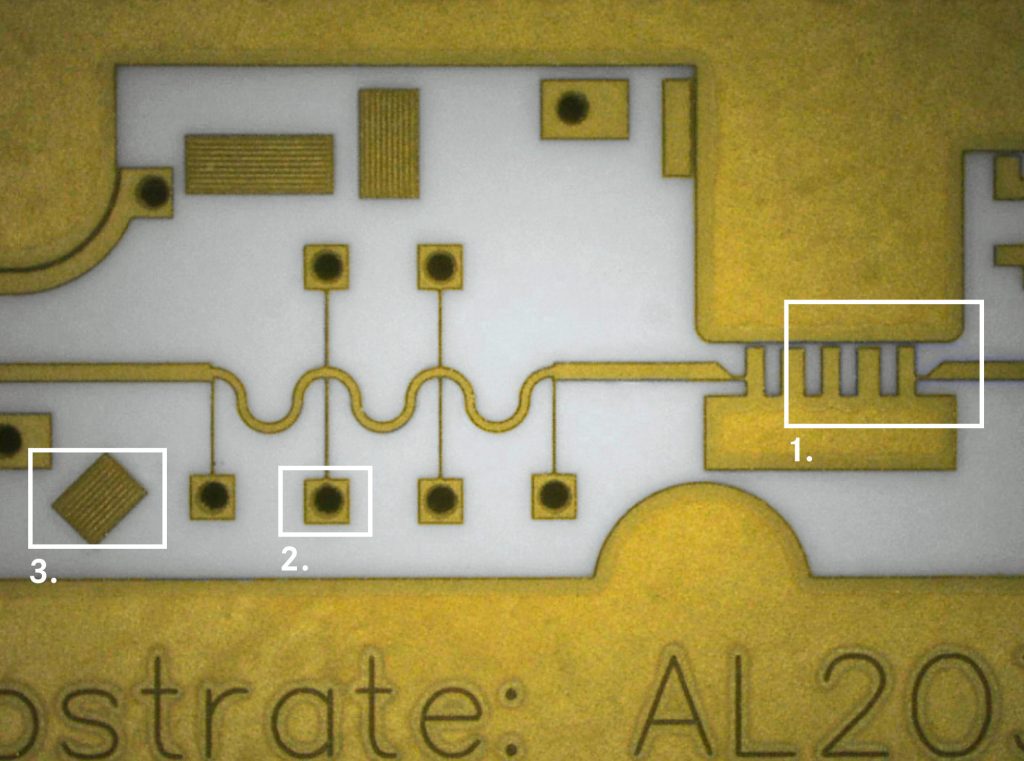

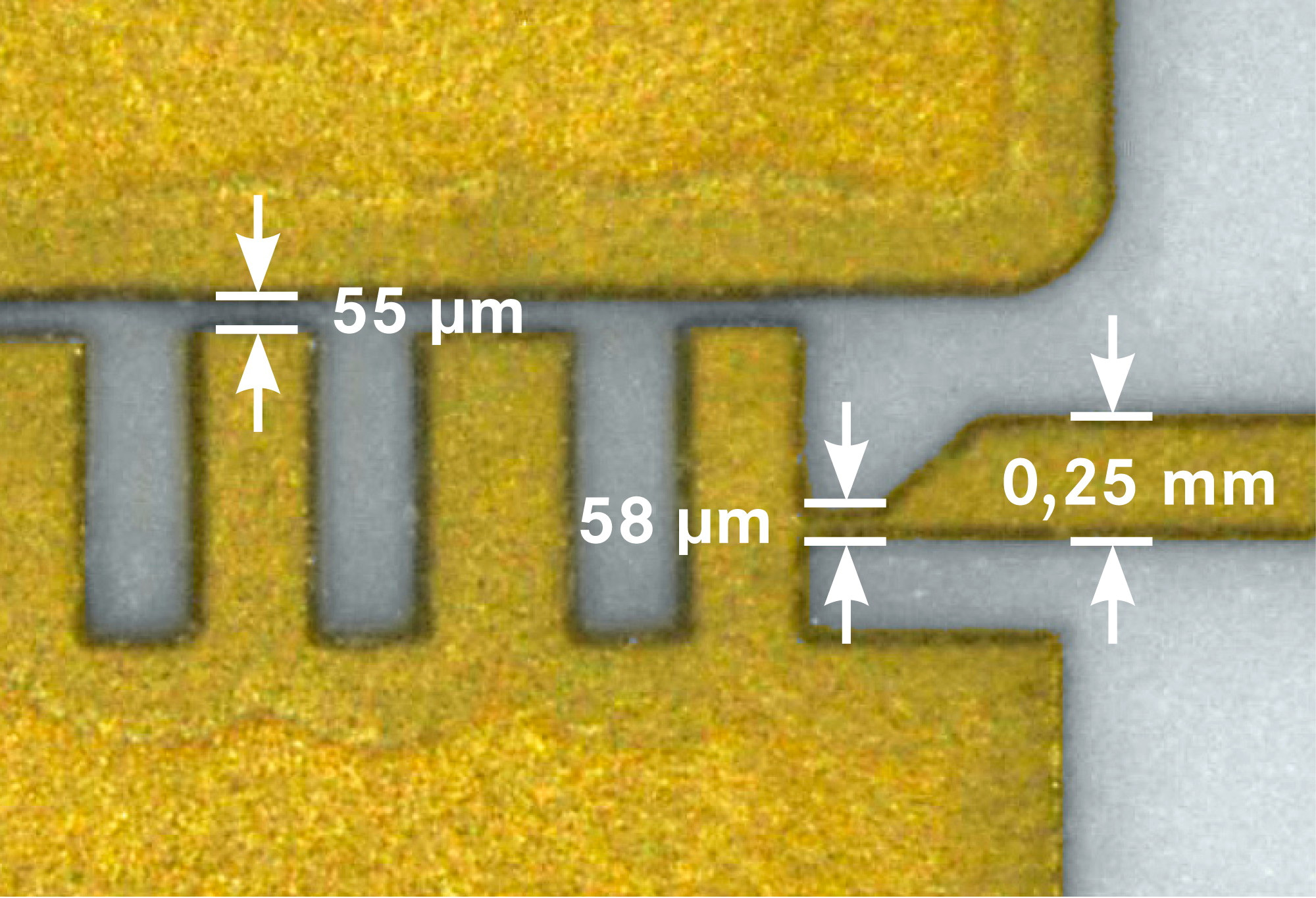

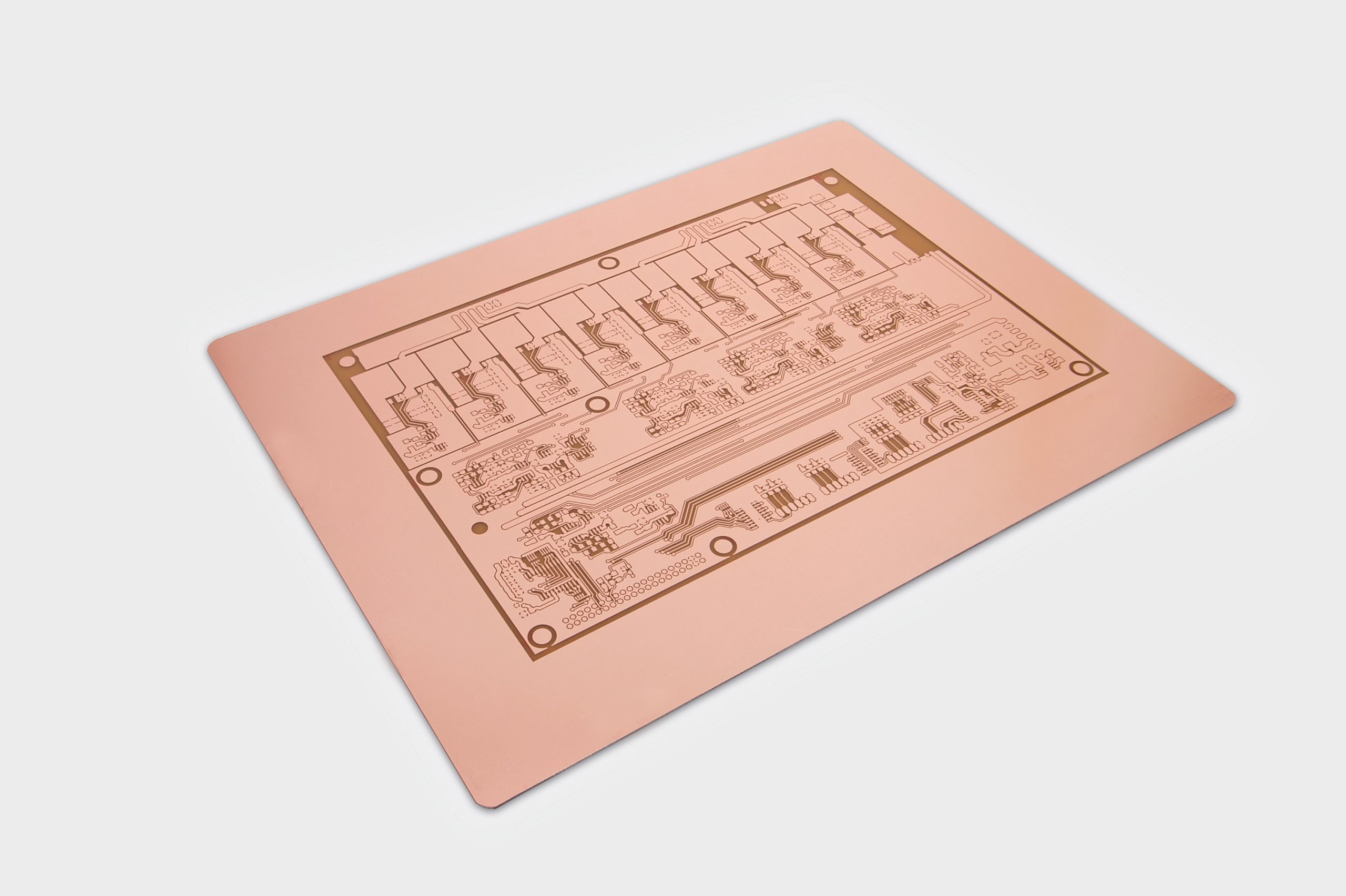

Tarama alanlarının birleştirilmesiyle çalışma alanı 229 mm x 305 mm x 10 mm’ye kadar genişletilebilir. Yaklaşık 20 µm çapındaki lazer odağı, 18 µm bakırlı FR4’te 65 µm aralıkla (50 µm çizgi genişliği, 15 µm aralık) hassas yapılar oluşturulmasına olanak tanır.
Kullanıcı dostu LPKF CircuitPro PL sistem yazılımı, tüm önemli proses parametrelerine erişim sağlar. Yaygın olarak kullanılan birçok malzeme için kapsamlı parametre kütüphanesi, operatörün projelerinde etkin destek sunar.
Düşük Enerji Aralığında Stabilizasyon
Hassas ve ince işlemler özellikle düşük lazer enerjisi gerektirir. Yeni UV lazer kaynağı, geniş bir güç aralığında stabilize edilerek bu ihtiyaca yanıt verir. Bu, özellikle ince katmanlar veya hassas malzemeler için önemli bir avantaj sağlar.
Proses Takibi
Güç ölçüm alanı, odak konumunda gerçek lazer gücünü belirler. Bu sayede üretim süreci için kesin ve güvenilir veriler elde edilir.
Görüntüleme Sistemi
LPKF ProtoLaser U4, mikro malzeme işleme için optimize edilmiş yeni tasarlanmış hızlı bir görüntüleme sistemi kullanır. Kamera ve görüntü tanıma prosedürü, işlenecek alttaş üzerindeki referans noktalarını ve geometrik yapıları tarar.
