Elektronik Laboratuvarında Baskı Devre Kartı (PCB) Kazıma
- Giriş seviyesi bir Kazıma Sisteminde LPKF Kalitesi
- Güçlü ve kullanışlı CAM Yazılımı ile birlikte
- Tek yüzlü ve çift yüzlü Baskı Devre Kartı Prototipleme
- Araştırma ve Eğitim için ideal Sistem

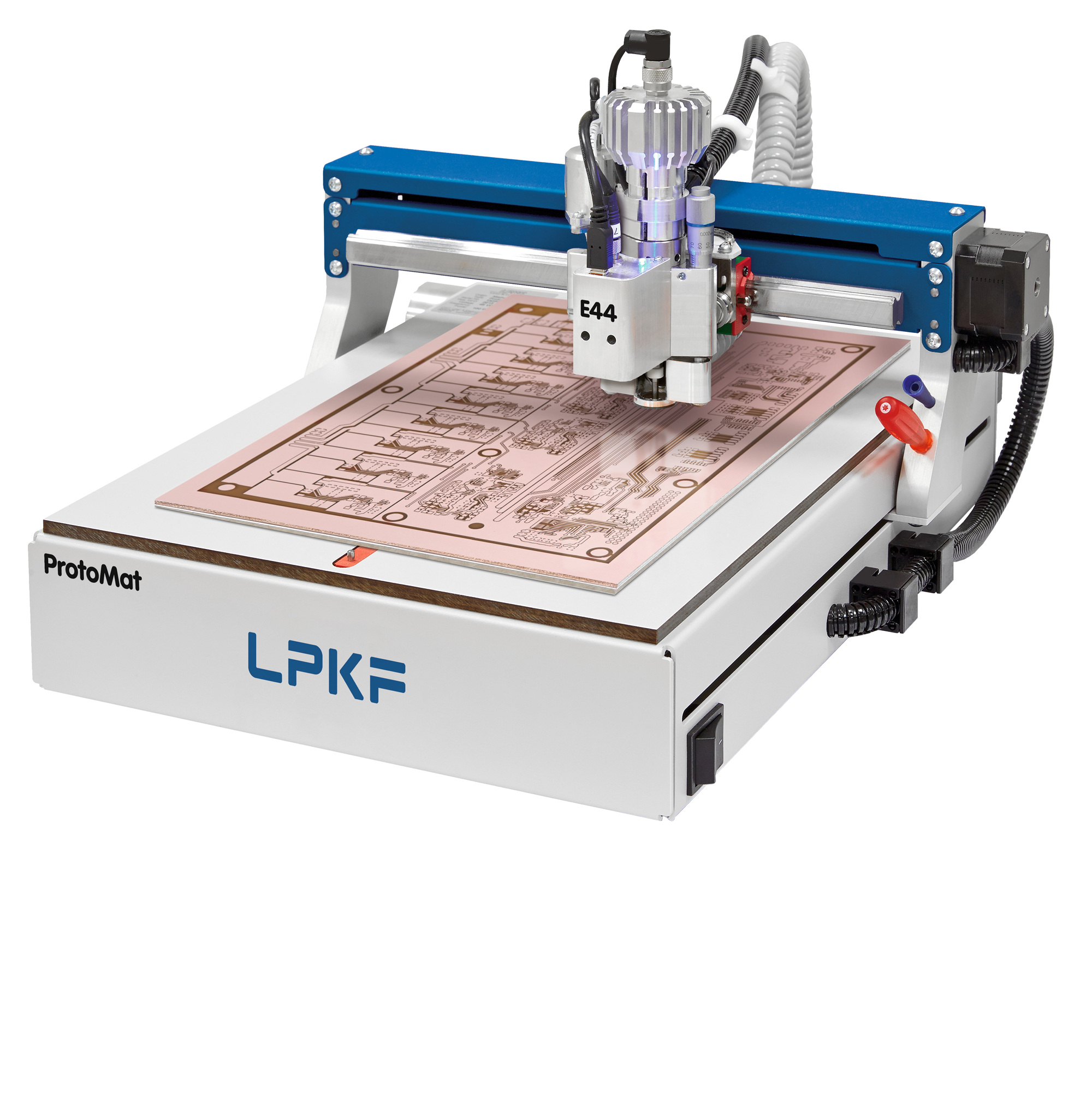

Eğitim ve elektronik laboratuvarlarında kazıma yöntemi ile (freze) devre kartı prototipleme için ideal çözüm. LPKF ProtoMat E44, profesyonel devre kartı prototipleme dünyasına uygun maliyetli bir giriş sunar. Kullanım kolaylığıyla öne çıkan sistem, güvenilir performansı ve hassas sonuçlarıyla dikkat çeker.

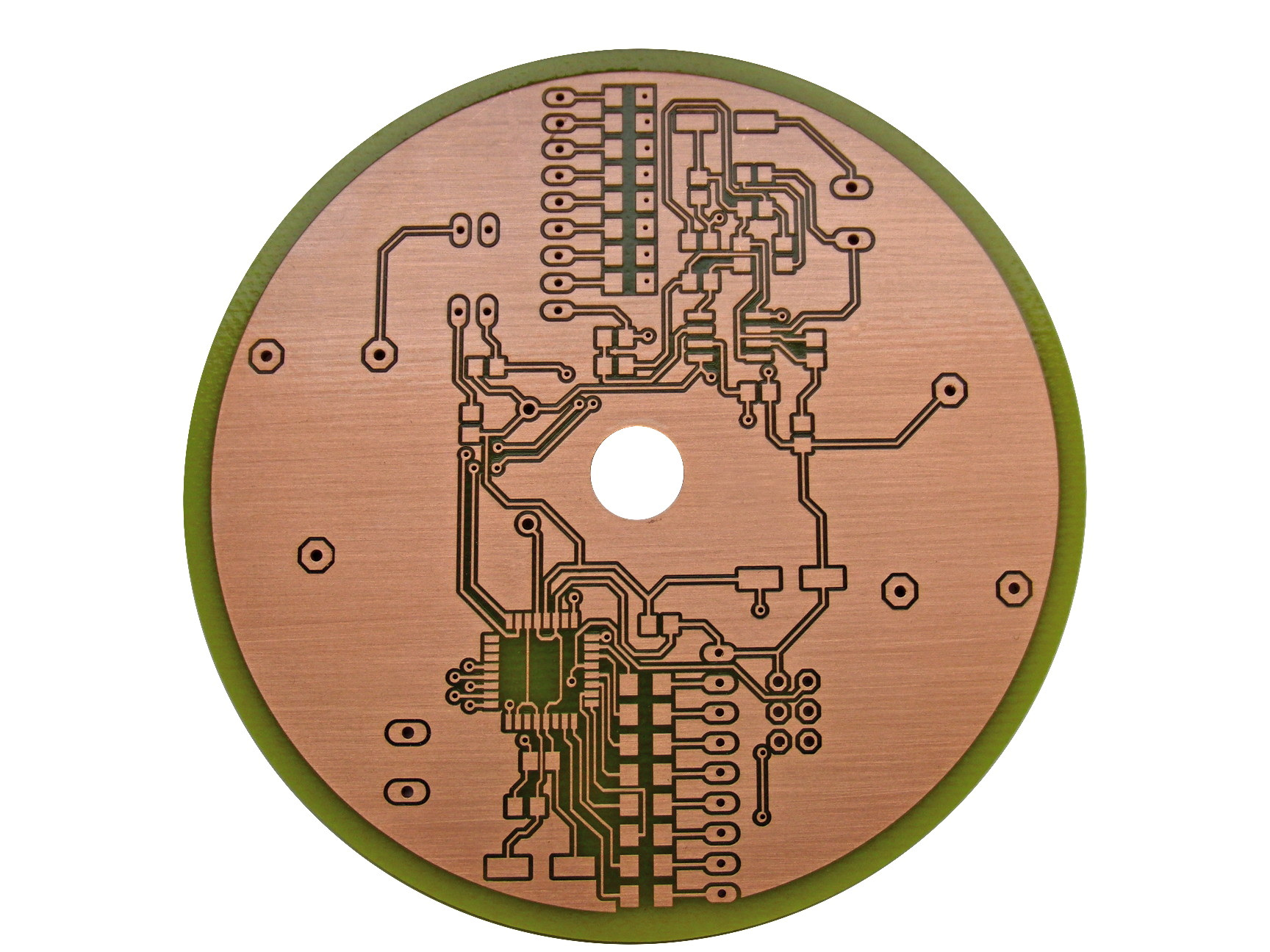

ProtoMat E44’ün başlıca kullanım alanları; bakır kaplı devre kartı malzemelerinde (PCB) yapıların freze yöntemi ile oluşturulması, deliklerin delinmesi ve kenar kesimi yapılarak büyük devre materyalden prototipi yapılan tekli devrenin ayrılmasıdır. ProtoMat, küçük parçalarla çalışırken ya da ara sıra kullanım durumlarında dahi avantajlarını gösterir. Yüksek hızlı ProtoMat S serisi sistemleriyle benzer bir hassasiyet sunarken, yalnızca temel özelliklerle donatılmıştır.

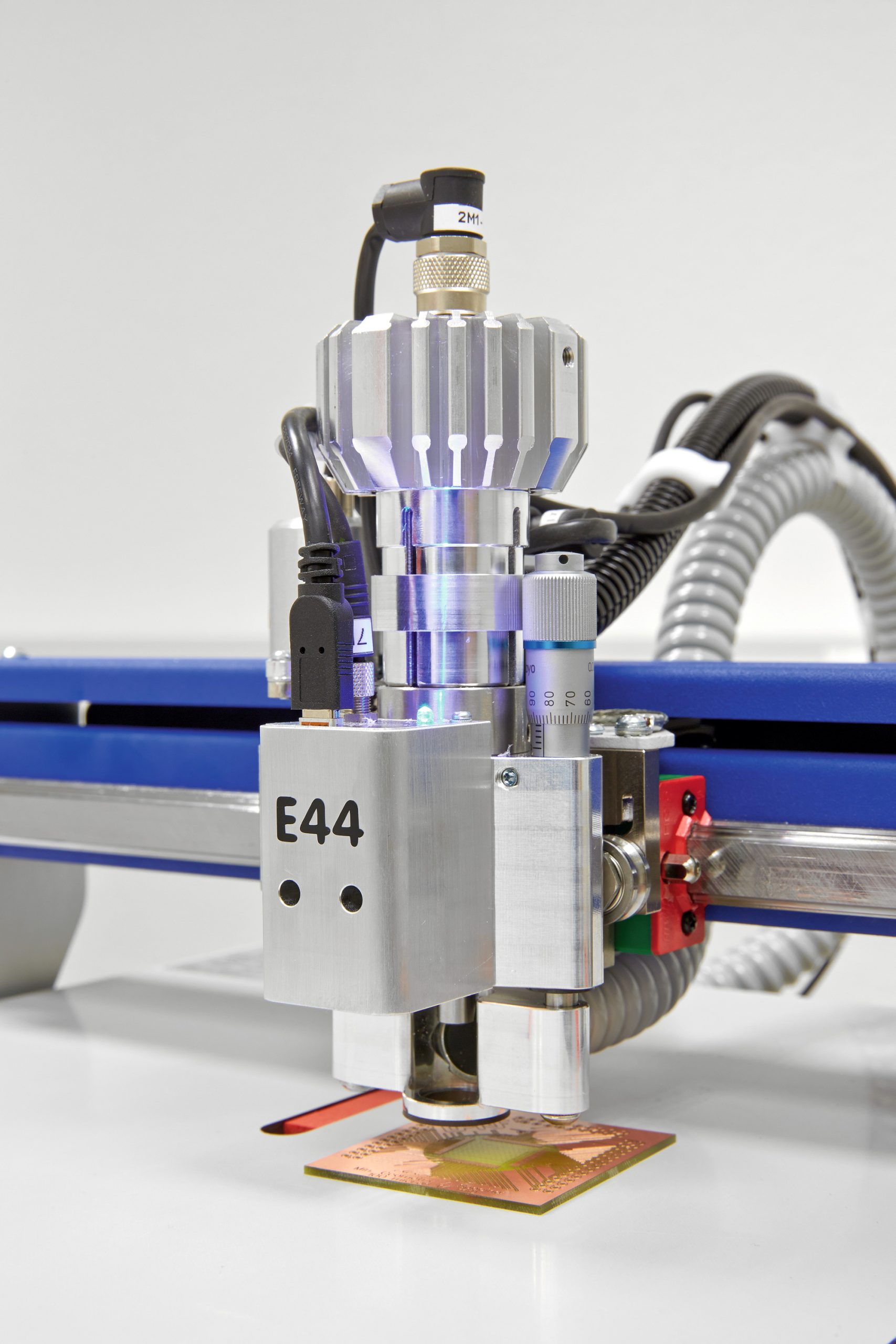

LPKF ProtoMat E44, dakikada 40.000 devir hızında dönen bir motora (spindle) sahiptir. Manuel uç değişimini kolaylaştıran yapı, mikrometre vidası ile hassas yükseklik ayarı yapılabilen bir baskı ayağı mekanizması içerir.
Birlikte sunulan LPKF CircuitPro CAM yazılımı, prototipleme gereksinimlerini karşılamayı kolaylaştırır. Tüm işlem parametrelerine kapsamlı erişim imkânı sunar. Yaygın olarak kullanılan birçok malzeme için geniş bir parametre kütüphanesi içerir ve bu sayede kullanıcının kendi projelerinde verimli şekilde çalışmasına yardımcı olur.
Kayıt Sistemi ve Kamera
Çift taraflı devre kartlarında konumlandırma / çakıştırma hassasiyetini artıran entegre kamera, ölçüm özelliği sayesinde ProtoMat E44’ün kazıma / izolasyon kanallarının kolay ve doğru şekilde ayarlanmasını sağlar. Ölçüm işlemi tamamlandıktan sonra, makine yazılımı kullanıcıyı en uygun ayar konumuna yönlendirir.
Çift taraflı devre kartlarının işlenmesinde kayıt sistemleri büyük önem taşır: İşlenmiş devre kartları, ikinci yüzeyin işlenmesi için ters çevrildikten sonra dahi konumunu güvenle eşleştirir.
ProtoMat E44’teki kamera, konumlandırma sürecine aktif olarak yardımcı olur. Referans noktalarını veya geometrik şekilleri tanıyarak yapılandırmayı bu bilgilere göre otomatik olarak ayarlar. 1 µm’nin altında çözünürlük, ±5 µm tekrarlanabilirlik ve ±20 µm geçiş deliği hizalama hassasiyeti ile bu kompakt freze ve delme sistemi, tek veya çift taraflı devre kartlarının tüm gereksinimlerini rahatlıkla karşılar.
