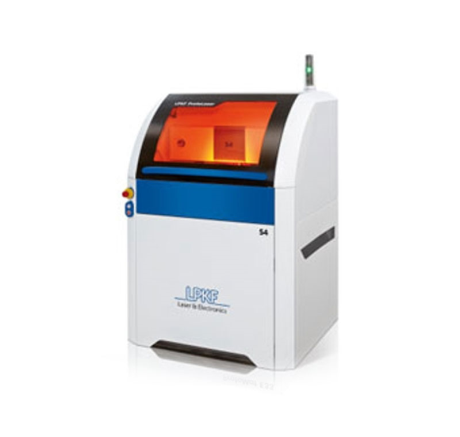

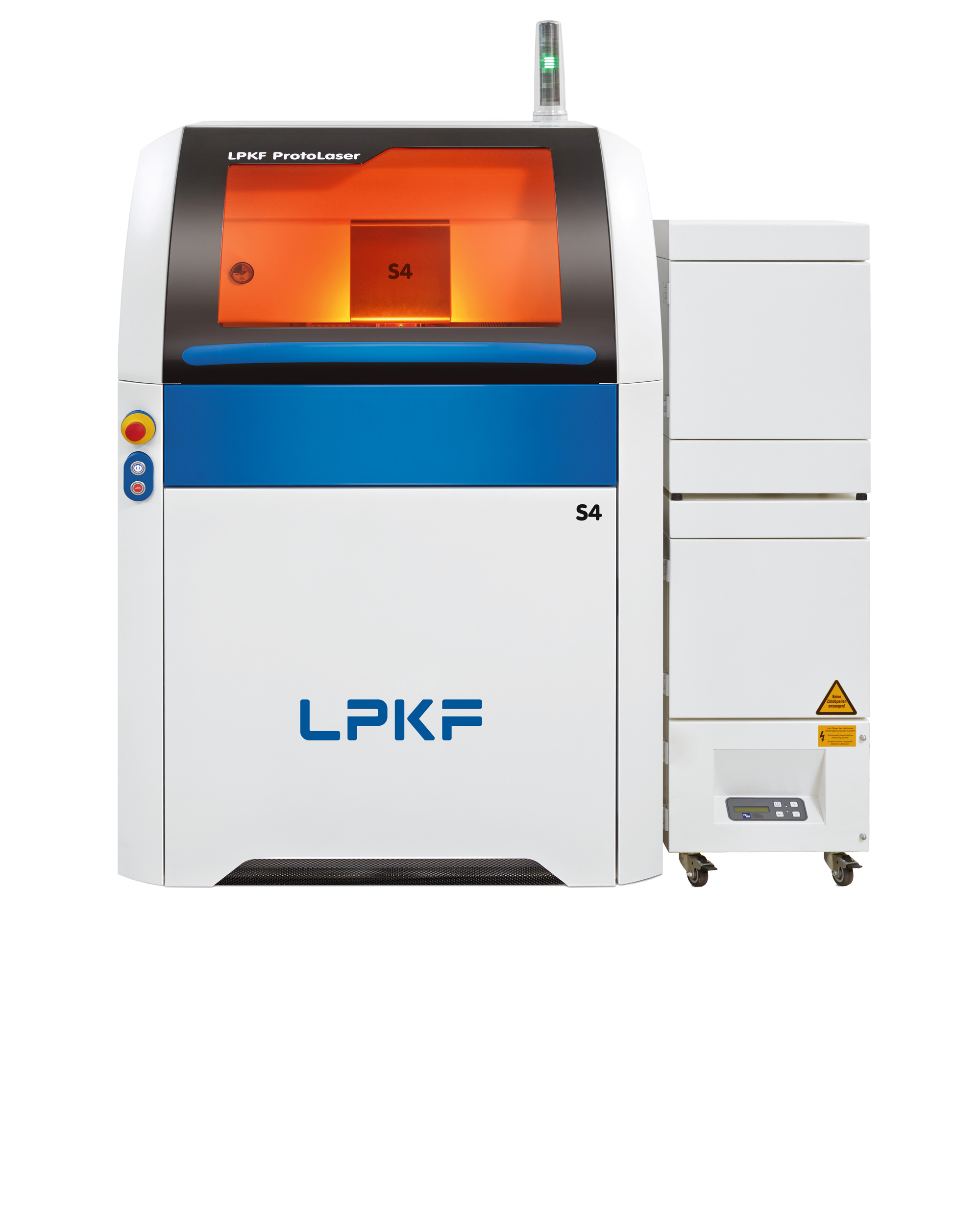

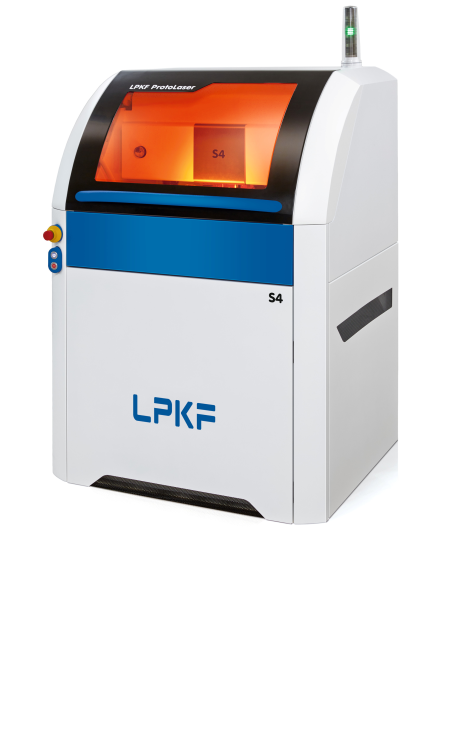

LPKF ProtoLaser S4 (PLS4)

LPKF ProtoLaser S4, yeni LPKF tasarımına sahiptir, operasyon ve bakım için klasik görünüm akıllı çözümlerle birleştirilmiştir. Kontrol bilgisayarının entegrasyonu isteğe bağlıdır.

Stok Durumu: Sorunuz

LPKF

Yeni Tasarım

LPKF ProtoLaser S4, yeni LPKF tasarımına sahiptir, operasyon ve bakım için klasik görünüm akıllı çözümlerle birleştirilmiştir. Kontrol bilgisayarının entegrasyonu isteğe bağlıdır.

Genişletilmiş İşlem Penceresi

Yeşil lazer dalga boyuna geçilmesi, uygulama aralığını arttırır. Yeşil lazerin alt tabakayı yakması olasılığı daha azdır. Ayrıca, kalınlığı 6 μm’ye kadar olan homojen olmayan metal tabakaları güvenilir bir şekilde işleyebilir. Örneğin galvanik kaplamanın ardından tamamen metalize yüzeyler içeren levhalar gibi. ProtoLaser S4, sert veya esnek alt tabakaları 0.8 mm’ye kadar kalınlıklarda verimli bir şekilde kesebilir.

İzleme Sistemi

LPKF ProtoLaser S4, devre kartı prototipleme ve düşük hacimli üretimler için optimize edilmiş, yeni tasarlanmış bir kamera ve görüntü işleme sistemine sahiptir. Daha yüksek çözünürlük ve daha hızlı tespit algoritmaları, üretim sürecini hızlandırır. LPKF ProtoLaser S lazer sistemi PCB’leri bir kaç dakika içinde yapılandırır. Büyük zaman tasarrufu, farklı devre tasarımlarının hızlı ve basit bir şekilde test edilebileceği anlamına gelir. Prototipler ve küçük üretim hacimleri, gerektiğinde kısa sürede üretilebilir.

Sistem kimyasal gerektirmez ve kullanımı kolaydır.

LPKF ProtoLaser S, mekanik sistemlerden daha hassas olduğundan HF ve mikrodalga devreleri ile dijital ve analog devreler için idealdir. Bakır kaplı FR4, alüminyum kaplı PET filmler, seramik, Duroid ve PTFE gibi bir dizi yüzey üzerinde hassas desenler üretir.

Çift taraflı prototipler için hizalama hassasiyeti, referans tanıma kamerasıyla muazzam bir şekilde artar.

Bu kamera, LPKF ProtoLaser S4’ün üzerinde çalışılacak parçayı görsel olarak incelemesini ve doğru bir şekilde hizalamasını sağlar.

Baskı devre kartlarındaki delik delme işlemleri için LPKF ProtoMat makinaları (PM S63 veya PM S103) LPKF ProtoLaser S4 mükemmel bir tamamlayıcıdır.

  • Devre işleme uzmanı
  • Lazer dalga boyu 532 nm (yeşil)
  • İşleme güvenilirliği
  • Güncel Tasarım CircuitPro sistem yazılımı
Teknik Özellikler LPKF ProtoLaser S4
Maksimum Malzeme Ebadı
(X x Y x Z)
229 mm x 305 mm x 10 mm
(9” x 12” x 0.4” )
Lazer Dalgaboyu 532 nm
Lazer vuruş frekansı 25 kHz - 300 kHz
Yapılandırma hızı 650 mm/s (25”/s) on 18 μm / ½ oz Cu on FR4
Odak konumundaki lazer spot çapı 23 μm (0.9 mil)
Minimum hat / izolasyon 75 μm / 25 μm (2.9 mil / 1 mil),
on laminated substrate (18 μm Cu)
Hassasiyet ± 1.98 μm (± 0.08 mil)
Boyutlar (W x H x D) 910 mm x 1 650 mm x 795 mm (35.8” x 65” x 31.3”);
kapak açık yükseklik 1 765 mm (69.5”)
Ağırlık 340 kg
Elektrik tüketimi 110 V – 230 V; 1.4 kW
Basınçlı Hava gereksinimi Min. 6 bar (87 psi), min. 230 l/min (8.12 cfm)
Gerekli Aksesuarlar Duman Çekme Sistemi, Kompresör, Bilgisayar
